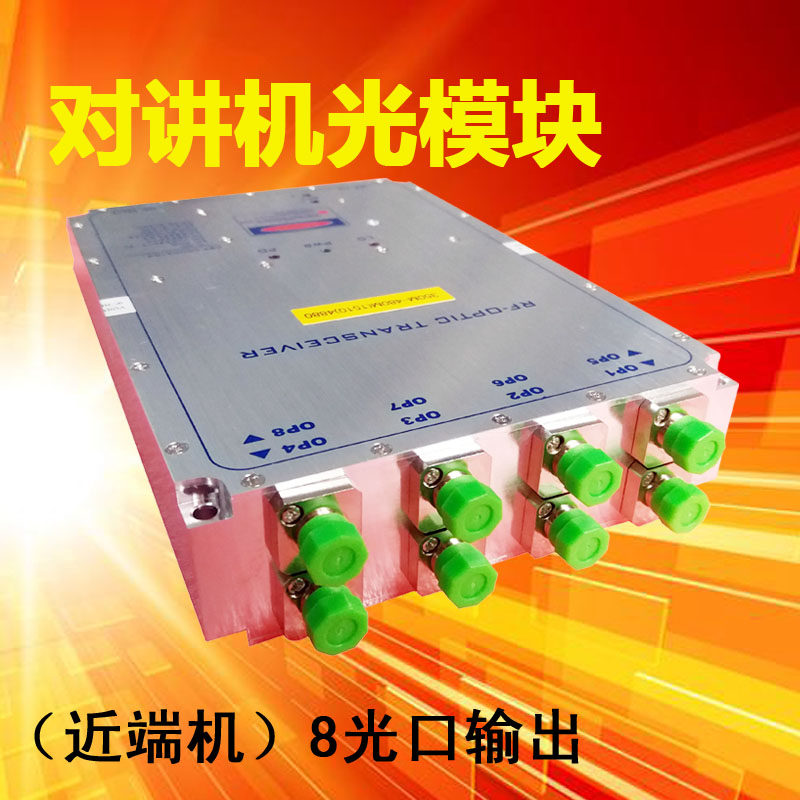

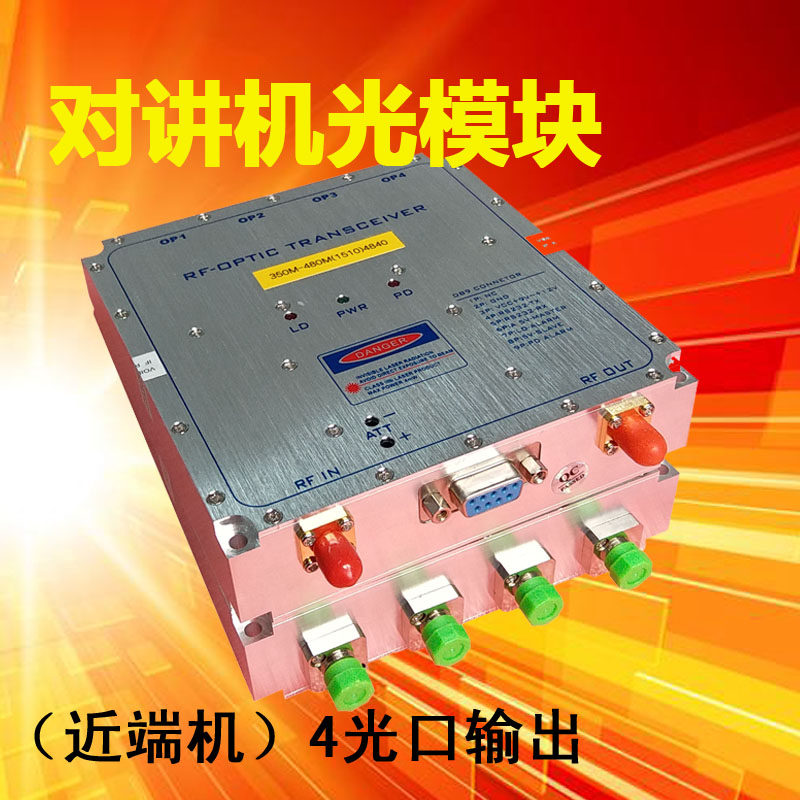

对讲机光模块，射频光纤模块，射频转光纤模块射频光端机
具有发光、收光功率检测功能；
可通过软件设置发光功率的大小；
采用数控射频增益方式，由软件控制增益调节；
提供FSK通信功能。FSK采用CC1000芯片，数据速率可以由用户软件设置。可对监控数据进行透明传输；同时可对符合监控接口协议的数 据帧进行处理，可实现对光模块自身的监控；
可通过软件设置FSK信号的载波功率，可设置范围：0～30dB；
具有一拖多组网功能，自带一拖多控制；
提供温度检测功能，检测范围为：-40～100℃；
提供FSK温度补偿功能。通过模块温度的改变，可自动修正FSK载波的频率
光模块具有设置参数保存功能
一、产品简介
400Mz射频光端机分为近端光模块和远端光模块，之间用光纤连接，构成光纤双向传输系统。
由基站来的下行信号，送至光端机进行光调制，并通过光纤进行传输。在远端光接收机可将微弱的光信号转化成相应的电信号并放大，再经放大器变为所需的功率电平信号，由天线发射出去；同理，由天线收到的上行信号经放大后送入光端机调制，然后通过光纤将信号送至近端光接收机并转换成电信号，从而构成由光纤作为传输介质的光纤传输系统。
二、技术参数
传输距离： >20Km
电源监控接口： DB9插座
报警电平： TTL电平
电源： DC +12V
射频接口： SMA
光纤接口： FC/APC单模光纤适配器
三、DB9接口定义
|
脚位 |
功能定义 |
备注 |
|
1 |
空 |
|
|
2 |
GND 电源地 |
|
|
3 |
+12V DC Power +12V 电源 |
|
|
4 |
空 |
|
|
5 |
空 |
|
|
6 |
空 |
|
|
7 |
Tx. Laser O.C. Alarm 激光发射无光告警 |
TTL高电平 |
|
8 |
空 |
|
|
9 |
Rx. Photodiode O.C. Alarm 激光接收无光告警 |
TTL高电平 |
四、性能指标：
频率范围： 350 MHz ~450 MHz
射频输入功率： -20dBm ~ 0 dBm
增益可调范围： +10 ~ -15 dB
带内平坦度： <±0.2 dB
底部噪声： <-134 dBm/Hz
驻波比： 1.5 : 1
三阶互调： <-65dBc
收发隔离： >60 dB
光发射波长： 1310±10 nm / 1550±10 nm
光输出功率： 2 ~ 3 mW
*大光接收功率： 2mW
发射无光报警： -3 dBm
接收无光报警： -10 dBm
光接头损耗： 0.2 dB
电源： +12V DC @ 300 mA (max.)
工作温度： -30℃ ~ +60℃
存储温度： -40℃ ~ +85℃

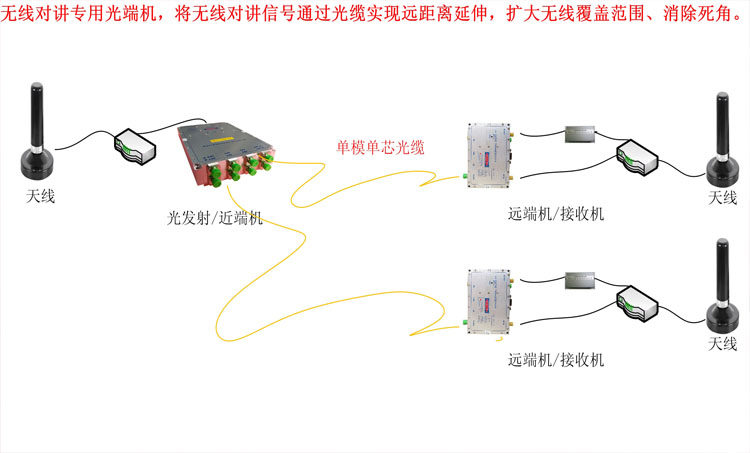

系统拓扑图
